威尼斯wnsr888EPC项目——新雅仕冷链贸易中心荣获冷库设计创新奖!

  8月9日上午，由中国物流与采购联合会主办，中物联冷链委、中物联采购委、江西省物流与采购联合会、南昌国家高新技术产业开发区管委会、江西玉丰实业承办的“2018(第六届)中国生鲜农产品供应链峰会”在南昌召开。

  会议期间，由中物联冷链委和链库组织开展的“冷库设计创新奖”颁奖仪式举行，新雅仕冷链贸易中心、银犁物流、夏晖东莞配送中心、广州长运冷链物流中心、獐子岛中央冷藏等17家冷库获此荣誉。

  在此与大家分享我司EPC项目——新雅仕冷链贸易中心的创新点。

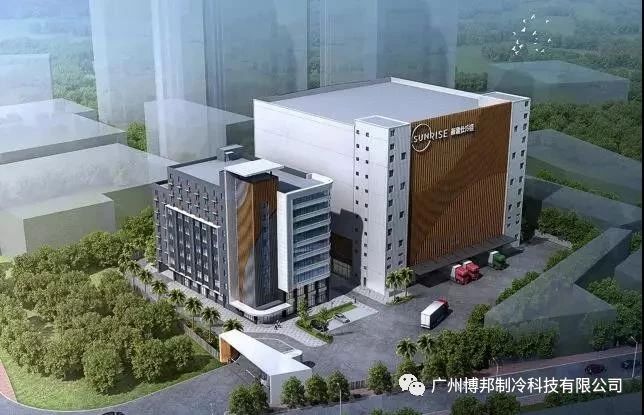

  新雅仕冷链贸易中心位于福建省泉州市清蒙经济开发区，属于省级经济转型升级示范区重点发展项目之一。项目距G72泉南高速泉州南出口仅800米，距泉州晋江机场约12公里，距泉州站约15公里，周边交通条件十分便利。 新雅仕冷链贸易中心冷库大楼共六层，其中一层、二层为交易市场及产品加工区，三至五层为定温冷冻库(含-50°C至-58°C 超低温库)并统一配备货架，六层为变温冷藏库并配备加湿及通风装置。冷库大楼配有5吨、3吨货梯各一台及3台1.5吨快速物流提升机，装卸平台9部，地磅1台，并配有电动叉车等。项目冷库全部采用世界先进的冷库设计和控制系统，确保制冷系统运行节能环保，并引进先进高效的仓储管理系统，提高客户收发货效率，全力打造大泉州地区一个现代化冷链物流园及仓储交易中心。 项目完全投入运营后，将成为泉州地区首家集低温冷库、展示交易、冻品加工、冷链运输、酒店办公、美食餐饮、特色卖场(高端或进口精品食材超市)、融资金融、进出口贸易等于一体的现代化、智慧型综合冷链物流园区。

  亮点一：冷冻库建筑规划

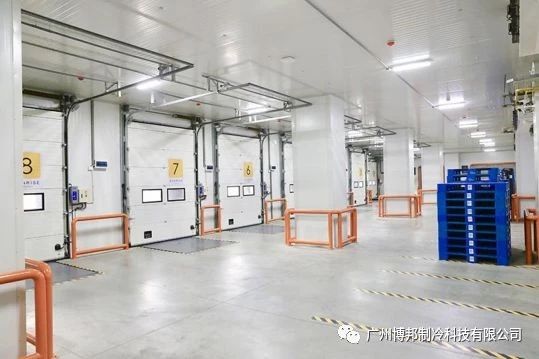

  基于规划用地地形的限制及冷库大楼功能要求的特殊性，冷冻库平面设计成为正方形，东西南三面各设置两个出入口，北面设置一个出入口，地下室出口位于东北侧。

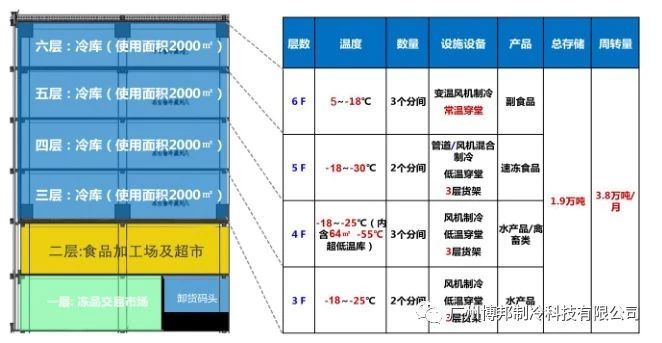

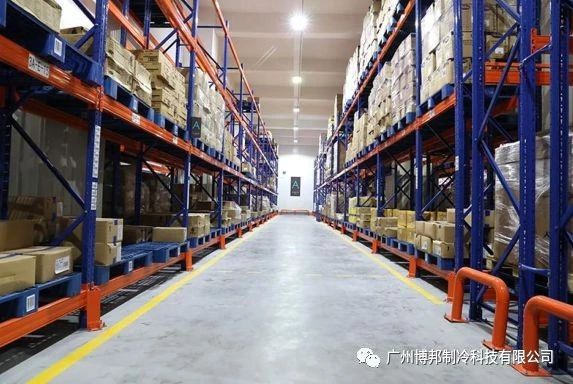

  其中一层、二层为交易市场及产品加工区，三至五层为定温冷冻库(含-50°C至-58°C 超低温库)并统一配备货架，六层为变温冷藏库并配备加湿及通风装置。在满足生产工艺流程要求下，尽量减少交通辅助面积和结构面积，提高建筑平面的利用系数，降低建筑造价，节约投资。

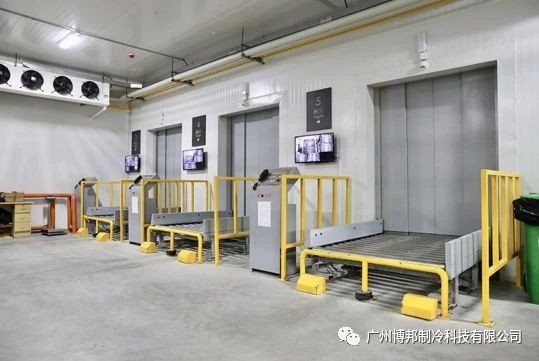

  5吨、3吨货梯及快速物流提升机作为楼层库的主要快速物流输送工作内，也同时连贯二层的冷冻产品加工中心，大大减少物流运输产生的断冷影响，保持食品卫生安全。有别于一般传统规划，冷库大楼内一层增加了冷品交易市场，有效地增值冷库的业务范围，达至仓储结合商贸的经济效益。

  亮点二：制冷机组的选型

  考虑节能性、集中管理的智能性、本项目采用并联机组来满足制冷。

  并联机组及系统配置特点、节能措施：

  ①稳定可靠：两台或以上压缩机并联运行，各压缩机之间互为备用，确保制冷系统的运行稳定性，在一台压缩机出现故障时其它压缩机不受影响的继续运行为所有冷库供冷，将库内储藏货物的风险降到最低或零;

  ②高效节能：多压缩机配置提供更多的能量调节能级，还可不等大小配比压缩机，冷量输出可以更加平滑地动态匹配实际负荷，同时在部分负荷情况下调整机组最佳运行曲线，使机组保持高效运行，节省运行费用;

  ③控制简便：机组配置可编程PLC微电脑全自动控制系统，根据系统负荷变化自动调节压缩机能量输出，并可控制冷凝器及水泵电机的运行台数，同时均衡各压缩机运行时间，每次开机优先启动累计工作时间最短的压缩机运行，大大延长机组整体使用寿命，并可实现远程控制，方便客户管理及远程监控;

  ④结构紧凑：多台压缩机共享油分离器、气液分离器、冷凝器、储液器、控制系统及机架，结构紧凑，大大减少安装空间。

  ⑤故障率低、智能化：PLC控制系统稳定性高，保持长期运行过程中系统控制方面极低的故障率，不需要专业的人员来管理，方便的实现远程监控，彩色触摸屏式的人机界面，方便使用者更简单的设置各个冷库及主机的运行参数。

  ⑥多吸气并联机组配置：变温库采用多吸气并联机组配置，机组高压部分共用一个高压段，吸气分为3个吸气端，A、B、C库各采用一个吸气端，确保A、B、C库任何一个冷库做变温工况时吸气不会因吸气压力不同造成“紊乱”而相互影响制冷效果。

  ⑦制冷系统过桥设计：本项目制冷系统设计将低温并联机组利用过桥阀件及管路将三层、四层及五层并联机组制冷系统进行联通，任何制冷系统机组出现维护或故障时可将过桥阀件打开，利用其中某一套制冷系统机组通过过桥管路为其他制冷系统冷库内部蒸发器供冷，确保制冷系统在维护或故障时可利用正常制冷系统为其冷库供冷。

  亮点三：蒸发器的选型

  采用西克法国的FRIGA-BHON，蒸发器选型专用软件选型FRIGA-BHON全球最早、最权威的蒸发器设计选型应用软件，能精确的选配出最适合的各应用工况蒸发器，以确保设计与使用的一致性。

  FRIGA-BHON 蒸发器产品特点:

  ①传承FRIGA-BHON换热器的优良血统，法国原装进口的冷风机成套部件，国内组装，确保欧美先进制冷技术及产品的应用品质。

  ②全球首创“浮动盘管”专利技术，消除因热胀冷缩引起的盘管泄漏，提高冷风机寿命。

  ③选用低噪音式,美国EBM高效外转子电机，电机内置过热保护，配置长寿命润滑。

  ④高效换热铜管配正弦波纹铝片，叉排强化传热管.按美国UL标准制造,确保换热效率。

  亮点四：冷凝器的选型

  综合几种不同的冷凝方式，基于稳定性及节能性，我们设计采用上海宝丰生产的蒸发式冷凝器，蒸发式冷凝器技术指标：

  ①选用超级镀铝锌板制造箱体材料，使延长设备使用寿命;

  ②循环水泵、冷却风机选用知名品牌，售后服务更有保障;

  ③填料形式蜂巢式填料，更能均匀布置冷却水，提高冷却水换热效率;

  ④配置电子除垢仪，可以祛除冷却水结垢生藻现象，延长冷凝盘管使用寿命;

  ⑤精心处理板材断面处，涂富锌漆来防止腐蚀;

  ⑥设置低水位报警装置，防止循环水断路，影响设备正常运行;

  ⑦水循环系统必须使用双泵设计或系统互为备用并且转换;

  ⑧设置可拆除除水器，降低运行耗水量，节约水资源;

  亮点五：PLC网络自动化控制及电控系统

  由于本项目使用区域相对比较多、环境要求各自不同、运行控制管理难度相对大等特点，单独依靠点对点的分散式控制很难管理到整个系统的最佳状态。且运行、管理成本都非常的高。因此我们推荐采用PLC网络自动化控制系统。冷库管理系统是整个冷库系统的重要组成部分，它可以把冷库温度及设备运行信息实时的传递到监控室。冷库管理系统不仅图形界面形象、直观，操作简单、方便，而且运行稳定、可靠。不仅能够实时显示设备的运行参数和状态，而且能够自动存储采集数据，生成记录，以备查询时调用。获得实时数据，提高管理效率和水平。保障设备的安全、稳定的运行 。

  亮点六：冷库保温采用多种形式

  ①墙体：聚氨酯单面喷涂+单面彩钢聚氨酯夹芯板

  ②隔墙、包柱、月台、月台：双面彩钢聚氨酯夹芯板

  ③顶棚：聚氨酯喷涂

  ④地面： XPS挤塑板
